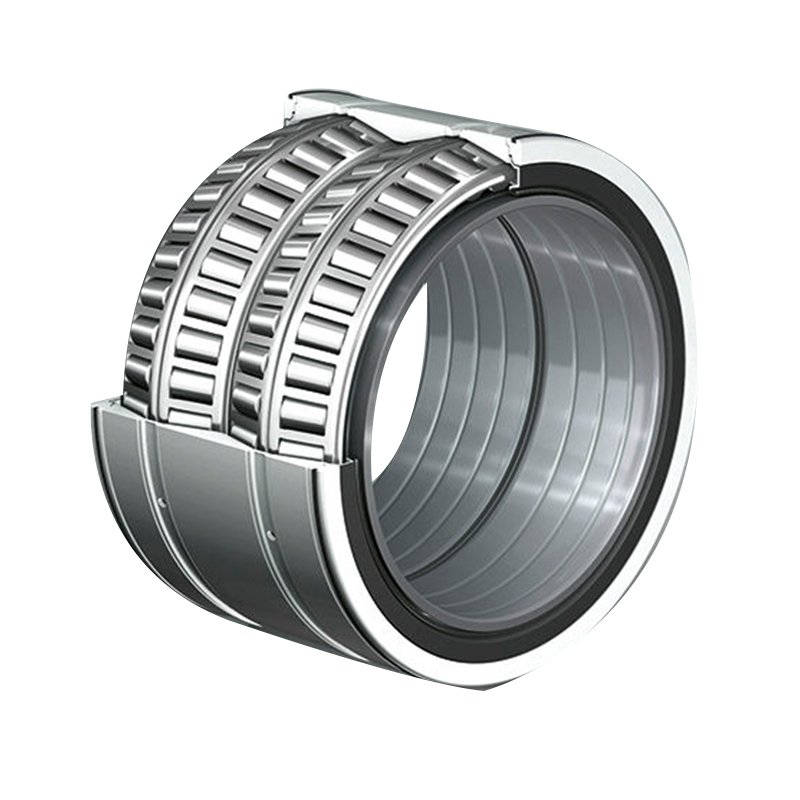

Rodamientos de rodillos cónicos de cuatro hileras

El principio de diseño de un rodamiento de rodillos cónicos de cuatro hileras es maximizar la capacidad de carga de un rodamiento de laminación optimizando el diseño en un espacio de montaje reducido.

Los rodamientos de rodillos cónicos de cuatro hileras generalmente se colocan en el cuello del rodillo con un ajuste de holgura para facilitar la instalación y el desmontaje. Debido al posible deslizamiento entre el orificio del anillo interior y el cuello del rodillo, se debe mantener una lubricación adecuada en la superficie de contacto para evitar el desgaste. Para evitar el deslizamiento y la fricción del extremo del anillo interior y el extremo del puntal interior entre sí, se hacen ranuras para aceite lubricante en ambas superficies de los extremos del anillo interior y del puntal interior. Los anillos medio y exterior tienen una ranura de aceite y varios orificios de aceite.
